Rơ le dòng điện: Định nghĩa, cấu tạo, nguyên lý hoạt động và các loại rơ le khác nhau

RƠ LE

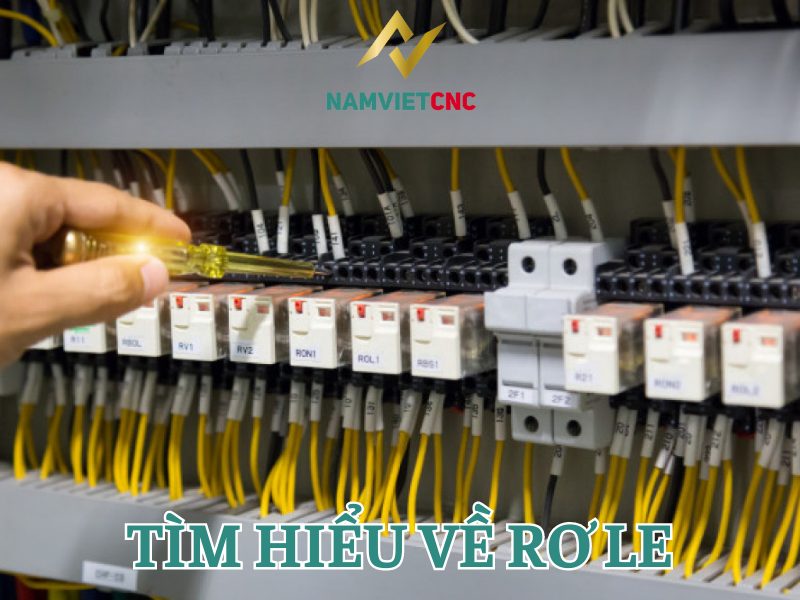

Relay hay còn gọi là rơ le là thiết bị điện được sử dụng phổ biến trong các loại tủ điện công nghiệp. Cùng Nam Việt CNC tìm hiểu trên thị trường hiện nay có bao nhiêu loại relay phổ biến.

Rơ le là gì?

Rơ le (hay còn gọi là relay) là một thiết bị điện cơ quan trọng trong công nghệ hiện đại. Chức năng của rơ le là điều khiển các mạch điện lớn dựa trên tín hiệu nhỏ từ các mạch điều khiển khác. Điều này giúp rơ le đóng vai trò trung gian trong việc kết nối và tách mạch điện, giữ cho các hệ thống điện hoạt động ổn định và an toàn.

RƠ LE

Cấu tạo của rơ le điện cơ

Rơle cơ bản thường bao gồm 4 phần chính như sau:

RƠ LE

  • Nam châm điện: Đây là phần của rơle chứa một cuộn dây được quấn quanh một lõi sắt. Khi dòng điện chạy qua cuộn dây, năng lượng từ điện trường tạo ra, gây hiệu ứng từ và thu hút các phần còn lại của rơle.
  • Phần ứng: Phần này kết nối với trục và liên kết cơ học với các tiếp điểm của rơle. Khi nam châm điện tạo ra từ trường, phần ứng di chuyển và chuyển đổi trạng thái của các tiếp điểm.
  • Tiếp điểm: Là các bộ chuyển đổi trong rơle, tiếp điểm có thể đóng hoặc mở mạch điện dựa trên trạng thái của phần ứng. Tiếp điểm đảm bảo rằng mạch điện lớn có thể được kích hoạt hoặc ngắt tùy thuộc vào tín hiệu từ cuộn dây.
  • Lá nhíp, lò xo: Để giữ an toàn và đảm bảo hoạt động ổn định, rơle sử dụng lá nhíp lò xo. Lò xo này tạo ra khe hở không khí trong mạch khi rơle không nhận được dòng điện. Điều này đảm bảo rằng rơle không hoạt động ngẫu nhiên và chỉ chuyển đổi trạng thái khi được kích hoạt bởi dòng điện từ cuộn dây.

Bằng cách sử dụng cấu trúc này, rơle cơ bản hoạt động hiệu quả để điều khiển các mạch điện lớn dựa trên tín hiệu điều khiển nhỏ, đóng vai trò quan trọng trong việc kiểm soát các hệ thống điện một cách an toàn và tin cậy.

Rơ le có trạng thái như thế nào

Rơ le có hai trạng thái chính:

  • Trạng thái nguyên: Khi không có tín hiệu điện điều khiển, rơ le ở trạng thái nguyên, tức là tiếp điểm đang nằm ở một trạng thái cố định (mở hoặc đóng).
  • Trạng thái hút: Khi có tín hiệu điều khiển từ cuộn dây, rơ le sẽ chuyển đổi sang trạng thái hút. Điều này thay đổi cơ cấu chuyển đổi và tiếp điểm để mở hoặc đóng mạch điện lớn.

Nguyên lý hoạt động của rơ le

Khi giá trị đầu vào đạt đến giới hạn, rơle sẽ chuyển trạng thái và đầu ra sẽ được kích hoạt. Hiện nay, có hai loại rơle phổ biến chính được sử dụng, đó là rơle số lượng không dùng điện (solid-state relay) và rơle điện từ (electromagnetic relay).

Khi dòng điện chạy qua mạch thứ nhất (1), nó kích hoạt nam châm điện (màu nâu) và tạo ra từ trường (màu xanh) thu hút một tiếp điểm (màu đỏ) và kích hoạt mạch thứ hai (2). Khi nguồn điện được tắt, một lò xo sẽ kéo tiếp điểm trở lại vị trí ban đầu, tắt mạch thứ hai một lần nữa.

RƠ LE

Trong ví dụ này, đây là một loại rơle “thường mở” (Normally Open – NO): các tiếp điểm trong mạch thứ hai không được kết nối theo mặc định và chỉ bật khi dòng điện chạy qua nam châm điện. Ngoài ra, còn có một loại rơle khác là “thường đóng” (Normally Closed – NC), trong đó các tiếp điểm được kết nối theo mặc định và chỉ tắt khi nam châm điện được kích hoạt, kéo hoặc đẩy các tiếp điểm ra xa nhau. Thông thường, rơle thường mở là loại phổ biến nhất trong các ứng dụng hiện nay.

Chức năng của rơ le

Rơ le có nhiều chức năng quan trọng, bao gồm:

  • Đóng mạch điện: Khi có tín hiệu điều khiển, rơ le có thể đóng mạch điện lớn để cho phép dòng điện chảy qua.
  • Mở mạch điện: Khi không có tín hiệu điều khiển hoặc tín hiệu ngừng, rơ le sẽ mở mạch điện để cắt nguồn cho thiết bị.
  • Chuyển đổi mạch điện: Rơ le có thể được sử dụng để chuyển đổi giữa nhiều mạch điện hoặc chuyển đổi giữa các trạng thái nguyên.

Các loại rơ le phổ biến trong cuộc sống hiện nay

Relay điện tử, còn được gọi là relay kiếng hoặc relay trung gian, có cấu tạo cơ bản bao gồm cuộn dây, cây lau tiếp điểm, lõi sắt, phần ứng, và cuộn dây.

Relay bảo vệ điện áp, còn được gọi là relay trung gian, là một thiết bị điện tử được sử dụng phổ biến trong cuộc sống hiện đại để bảo vệ điện áp.

Relay bảo vệ dòng là một loại relay phổ biến được sử dụng rộng rãi. Thiết bị này có nhiều ưu điểm vượt trội như độ bền cao, dễ sử dụng, kết nối nhanh chóng, hoạt động đơn giản và đáng tin cậy.

Relay chốt từ tính là một loại relay mới trên thị trường Việt Nam, tuy nhiên, nó có nhiều ưu điểm đáng chú ý. điểm khác biệt quan trọng của relay chốt từ tính là việc đóng hoặc mở phụ thuộc vào nam châm vĩnh cửu.

Relay bán dẫn là một loại relay không sử dụng tiếp xúc. Nó có khả năng kết nối hoặc ngắt kết nối mạch rất nhanh chóng mà không cần tiếp xúc trực tiếp. Do tính năng này, relay bán dẫn còn được biết đến với cái tên khác là công tắc không tiếp xúc.

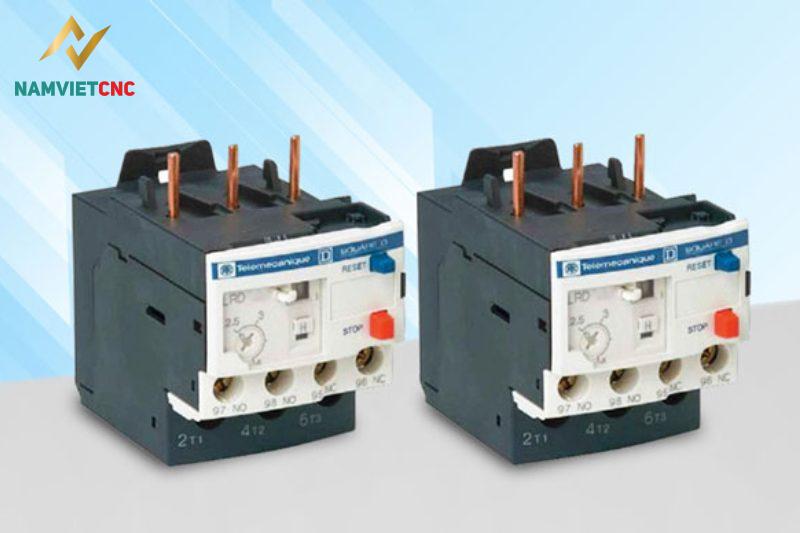

Relay nhiệt là một loại relay được cấu tạo từ các bộ phận cơ bản như phần từ bù nhiệt độ, tiếp điểm điều khiển, hệ thống hành động, cơ chế đặt lại và phần tử gia nhiệt.

Relay thời gian  là lựa chọn phổ biến trong mạch điện có điện áp hay dòng điện ở mức thấp. Khi có sự cố quá dòng, quá áp, raley thời gian sẽ đảm nhận việc ngắt hay nối mạch điện an toàn.

Ứng dụng của rơ le

Rơ le là một thiết bị điện tử quan trọng được sử dụng rộng rãi trong nhiều ứng dụng khác nhau. Dưới đây là một số ứng dụng phổ biến của rơ le:

  • Điều khiển động cơ
  • Điều khiển ánh sáng
  • Bảo vệ điện áp và dòng điện
  • Điều khiển nhiệt độ
  • Điều khiển mạch
  • Tự động hóa công nghiệp
  • Hệ thống an ninh và báo động
  • Tự động hóa nhà thông minh

RƠ LE

Nhờ tính linh hoạt và khả năng kết hợp với các thiết bị điện tử khác, rơ le có thể được ứng dụng trong nhiều lĩnh vực khác nhau để tăng cường khả năng điều khiển và giám sát trong các hệ thống và thiết bị điện tử.

Dưới đây là những thông tin về các loại relay phổ biến mà Nam Việt CNC muốn cung cấp cho bạn. Nếu bạn cần tư vấn hoặc muốn lựa chọn loại relay phù hợp, hãy liên hệ với chúng tôi ngay hôm nay. Chúng tôi cam kết sẽ đáp ứng sự lựa chọn hài lòng về giá cả và chất lượng cho bạn.
