Khung thép thang máy

Khung thép thang máy (khung sắt thang máy) là bộ phận vô cùng quan trọng và đảm bảo sự an toàn cho thang máy và con người trong quá trình sử dụng. Để tìm hiểu chi tiết về bộ phận này, quý khách hàng hãy theo dõi bài viết dưới đây cùng Nam Việt CNC nhé.

Khung thép thang máy là gì?

Khung thép thang máy là một cấu trúc chủ chốt trong hệ thống thang máy hiện đại. Nó chịu trách nhiệm chịu lực và giữ cân bằng cho toàn bộ thiết bị. Khung có khả năng chịu tải trọng lớn và đảm bảo an toàn cho người sử dụng.

Ngoài việc hỗ trợ chuyển động của cabin và tải trọng, nó còn giúp giảm thiểu rung động và đảm bảo sự ổn định của thang máy. Thang máy khung thép được thiết kế theo tiêu chuẩn an toàn và tuân thủ các quy định kỹ thuật cụ thể.

Cấu tạo của thang máy khung thép

4 trụ thép được dựng vuông từ chân hố pít lên đến sàn phòng máy, sử dụng các loại thép như I 120, I 150, I 200, V 100, V 130, hoặc thép cấu tạo hình H tùy thuộc vào tải trọng thang máy và sự lựa chọn của khách hàng. Khoảng cách tiêu chuẩn để hàn một thanh ngang kết nối vào 4 trụ xung quanh hố thép là 1600mm-1800 mm.

Ở mặt trước cửa thang máy, từ sàn nhà lên cao 2350 mm, thường sử dụng thép I 100, I 120, hoặc U 80-U 100 để hàn một thanh ngang, nhằm giữ cho khung thép mạnh mẽ và cũng để giữ cơ cấu đầu cửa cho thang máy.

Mặt trên của sàn máy sẽ dựng thêm một phòng máy bằng thép, chiều cao từ 1300-1500mm, tùy thuộc vào chiều cao cho phép của căn hộ. Phòng máy này có tác dụng bao bọc cho máy kéo và tạo móc kéo cho thi công lắp đặt thang máy cũng như bảo dưỡng cứu hộ thang máy khi gặp sự cố.

Toàn bộ khung thép sẽ được sơn 2 lớp sơn chống gỉ, sau đó sẽ được phủ 1 lớp sơn màu theo yêu cầu của khách hàng, tạo nên không gian vững chắc

>>> Tìm hiểu thêm: Ốp inox thang máy chất lượng, ưu đãi giảm giá 20% khi đặt hàng trực tiếp trên website Namvietcnc.vn.

Ưu điểm và nhược điểm của khung thép thang máy

Bất kỳ sản phẩm nào cũng đều có những ưu, nhược điểm riêng. Dưới đây là các điểm mạnh và điểm yếu của thang máy khung thép:

Ưu điểm

• Chất lượng và tính thẩm mỹ cao: Khung thép được gia công từ nhiều tấm thép và gia cố cường lực, mang lại độ bền và chất lượng vượt trội. Bề mặt của khung thép là điểm mạnh trong việc thiết kế thang máy kính gia đình, tạo ra không gian mở có thể nhìn thấy từ bên trong.
• Tiết kiệm diện tích hiệu quả: So với việc xây tường bằng gạch và bê tông, việc dựng khung thép thang máy không yêu cầu diện tích lớn. Chẳng hạn, việc xây tường gạch cần ít nhất 110mm, kèm theo lớp trát hoàn thiện là 20mm, tổng cộng khoảng 130mm cho phần tường hố thang máy.
• Thời gian thi công nhanh chóng và hiệu quả: Dựng hố thang máy gia đình với 5 tầng chỉ mất khoảng 3-4 ngày, nhanh hơn nhiều so với việc xây cột bê tông.
• Giảm tải trọng cho khung hố thang: Đây là một giải pháp quan trọng cho những ngôi nhà đang trong quá trình cải tạo, giúp giảm áp lực cho khung hố thang và tối ưu hóa không gian.

Nhược điểm

• Chi phí khá lớn: Chi phí trung bình cho mỗi tầng dao động khoảng 14 triệu đồng, chưa kể các chi phí bao quanh. So sánh với việc xây cột bê tông và tường gạch, chi phí này cao hơn với mức giá chỉ khoảng 10 triệu đồng.
• Yêu cầu trình độ chuyên môn cao: Việc thi công hố thang khung thép đòi hỏi trình độ tay nghề cao và có kinh nghiệm để đảm bảo chất lượng cho công trình.

Đơn vị thi công khung thép thang máy chuyên nghiệp Nam Việt CNC

Đơn vị thi công khung sắt thang máy, khung thép chuyên nghiệp Nam Việt CNC tự hào là đối tác tin cậy trong lĩnh vực xây dựng và lắp đặt thang máy. Với đội ngũ kỹ sư và nhân viên giàu kinh nghiệm, chúng tôi cam kết mang đến những giải pháp hiệu quả và chất lượng cao nhất cho các dự án xây dựng.

Sự chuyên nghiệp, sáng tạo, và tận tâm là triết lý làm việc hàng đầu của chúng tôi, nhằm đảm bảo rằng mỗi công trình được thực hiện với sự hoàn hảo và đáp ứng mọi yêu cầu của khách hàng. Đến với Nam Việt CNC, quý khách sẽ trải nghiệm sự chuyên nghiệp và hiệu suất cao trong mọi giai đoạn của dự án thang máy của mình.

Quy trình lắp đặt khung thép, khung sắt thang máy tiêu chuẩn

Quy trình lắp đặt khung thép thang máy gồm các bước chi tiết sau:

• Các thanh thép được đo đạc chính xác, sản xuất theo kích thước của hố thang và khung thang. Sau đó được phun sơn tĩnh điện và vận chuyển đến công trình.
• Sử dụng công nghệ hiện đại, các thanh thép được liên kết với nhau bằng bulong, ốc vít và các mối hàn. Quá trình này tạo ra một khung thép vững chắc và an toàn cho hệ thống thang máy.
• Hố pit được xây dựng bằng bê tông hoặc gạch, sau đó thang máy khung thép được lắp đặt một cách chính xác và đảm bảo.
• Tiếp theo, các bộ phận cơ khí cho thang máy được lắp đặt, đảm bảo hoạt động mạnh mẽ và ổn định.
• Các phần xung quanh hố thang được ốp hoàn thiện bằng các vật liệu như ốp kính, thạch cao, tấm nhựa giả đá, tạo nên không gian thang máy thẩm mỹ và hiện đại.
• Hệ thống điện được lắp đặt và thang máy được chạy thử nghiệm để đảm bảo hoạt động mượt mà và an toàn.
• Thép đặc sản xuất theo tiêu chuẩn quốc tế được sản xuất tại những nhà máy thép uy tín, đảm bảo chất lượng và độ bền cho hệ thống thang máy.

Liên hệ báo giá thi công thang máy khung thép mới nhất hiện nay

Chi phí trung bình cho việc lắp đặt khung thép thang máy có sự biến động từ 14 đến 17 triệu đồng cho mỗi tầng. Để nhận báo giá chi tiết và chính xác về lắp đặt khung thép, sắt thang máy, quý khách vui lòng cung cấp những thông tin sau:

• Kích thước chiều dài, chiều rộng và chiều cao của ô chờ hố thang máy.
• Chiều cao của hố pit.
• Chiều cao của mỗi tầng.
• Xác định số điểm dừng cần thiết cho thang máy.
• Lựa chọn độ dày của thép, có thể là 3mm, 4mm, 5mm hoặc 6mm. Thường thì cho thang máy gia đình, độ dày 4mm được xem là lựa chọn hợp lý nhất về khả năng chịu tải.
• Chọn màu sơn tĩnh điện theo ý muốn, có thể là sơn tĩnh điện vân gỗ, sơn phủ màu đặc biệt, hoặc bất kỳ lựa chọn màu sắc nào khác phù hợp với không gian và thiết kế nội thất.

Bằng cách cung cấp những thông tin trên, Nam Việt CNC sẽ có thể báo giá chính xác và phản hồi nhanh chóng về quá trình lắp đặt thang máy khung thép cho dự án của bạn.

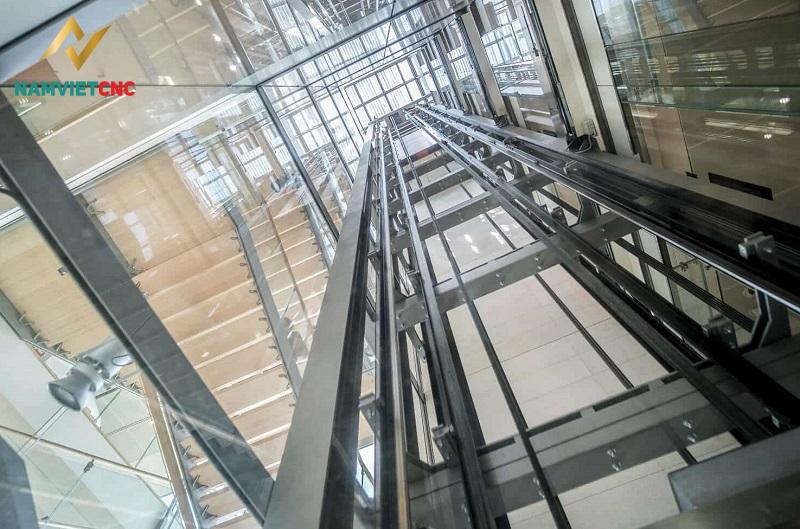

Công trình nào nên dựng hố thang bằng khung thép?

Việc quyết định vật liệu dựng hố thang máy phụ thuộc vào mức kinh phí, tư vấn từ đội ngũ thi công và quyết định của chủ đầu tư. Mỗi loại vật liệu có những ưu và nhược điểm riêng biệt. Tuy nhiên, nếu bạn đang tìm kiếm phương án tối ưu và phù hợp nhất với việc sử dụng khung thép thang máy, hãy lưu ý đến các công trình sau:

• Dành cho những ngôi nhà cải tạo với diện tích nhỏ mong muốn lắp đặt thang máy.
• Dựng hố thang khung thép là lựa chọn tối ưu, giúp tiết kiệm không gian mà không cần thay đổi quá nhiều cấu trúc.
• Phù hợp cho các công trình có diện tích lắp đặt thang máy nhỏ.
• Dựng hố thang khung thép chiếm ít diện tích, là lựa chọn linh hoạt cho không gian hạn chế.
• Lựa chọn thích hợp cho thang máy mini không yêu cầu diện tích hố thang lớn.
• Khung thép đảm bảo độ bền chắc chắn, giữ vững các vách kính xung quanh, đồng thời tạo nên một thẩm mỹ cao.

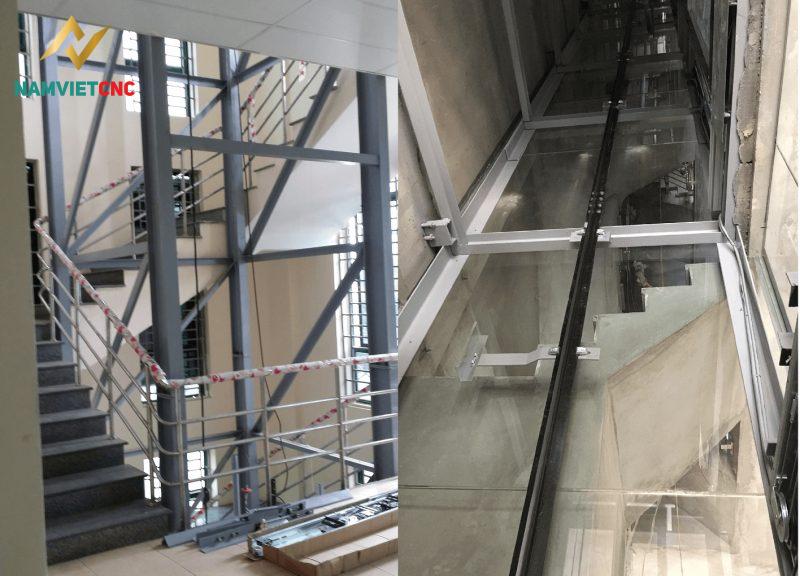

Các cách thi công khung thép thang máy phổ biến hiện nay

Dưới đây là 3 cách thi công khung thép được lựa chọn nhiều nhất cho các công trình.

Dựng hố thang bằng thép hình

Thép hình U, V, I… là những loại thép phổ biến trong ngành công nghiệp và xây dựng, đặc biệt được ưa chuộng vì chi phí hợp lý và dễ thi công.

Khi dựng cột bốn góc, có thể sử dụng thép V hoặc I, còn dầm ngang thì thường chọn loại U. Lựa chọn loại thép phụ thuộc vào tải trọng và vị trí cụ thể của thang máy. Ví dụ, đối với thang máy gia đình có tải trọng dưới 350kg và được đặt trong lòng thang bộ, có thể sử dụng cột thép V100 và dầm U80.

Để nối các đầu cột, nhân viên kỹ thuật sử dụng bản mã và phương pháp hàn. Mặc dù ưu điểm của phương án này là giá thành thấp, trung bình khoảng 10 triệu đồng/tầng, nhưng bề mặt của thép có thể không đạt được độ đẹp cao.

Dựng hố thang bằng thép tôn chấn

Khung thép tôn chấn được tạo ra bằng cách gia công các tấm thép thông qua máy chấn để tạo hình và gia cường cường lực.

Thép tôn loại CT3 nhập khẩu nguyên tấm được cắt và chấn định hình theo bản vẽ thiết kế khung thép, cung cấp linh hoạt cho việc tùy biến kích thước theo nhiều yêu cầu khác nhau. Dưới đây là hai kích thước chấn thường được sử dụng.

Đà ngang biên dạng chấn có thể là C120x40x20 hoặc C120x50x20, được liên kết trực tiếp với cột trụ. Chúng đóng vai trò quan trọng trong việc định hình hố thang, giữ hệ thống ray, cửa và đầu cửa. Nếu có hệ thống động cơ đặt trên hệ thống khung thép, chúng cũng hỗ trợ tại vị trí bệ máy.

Bốn cột trụ được tạo bằng thép chấn, với biên dạng C120x40x20 hoặc C120x50x20, và được liên kết với đà ngang thông qua các đầu bịt. Chúng chịu đựng toàn bộ lực tác động của hố thang hoặc một phần của nó.\

>>> Tìm hiểu thêm: Dịch vụ gia công chấn gấp kim loại giá rẻ, uy tín hàng đầu Hà Nội.

Dựng hố thang bằng gạch, bê tông

Hiện nay, việc thiết kế hố thang máy bằng bê tông tường gạch được đánh giá cao, vì việc sử dụng bê tông trong quá trình đổ hố thang mang lại sức chịu đựng tốt và đảm bảo sự chắc chắn, bền vững cho công trình.

Hố bê tông thường được ưa chuộng trong xây dựng các công trình mới do khả năng bền vững của nó, có thể đảm bảo sự ổn định trong thời gian dài. Ngoài ra, lựa chọn này còn giúp chủ đầu tư tiết kiệm chi phí đáng kể so với việc sử dụng hố thang máy khung thép.

Khung thép thang máy đang là lựa chọn tối ưu và phổ biến trong thiết kế công trình hiện nay, mang lại sự hiện đại và tinh tế. Nếu quý vị đọc giả còn bất kỳ thắc mắc nào về loại khung này, đừng ngần ngại liên hệ trực tiếp với Nam Việt CNC để nhận được sự hỗ trợ nhanh chóng nhất. Cảm ơn quý khách đã đọc!

Để nhận báo giá nhanh chóng và chi tiết, quý khách hàng hãy liên hệ với chúng tôi qua Hotline: 0975.888.006
