Thang máng cáp

Thang máng cáp (thang máng điện) được dùng để lắp đặt, bảo vệ các loại dây cáp chuyên phân phối điện hoặc dây cáp tín hiệu truyền thông. Chúng rất hữu ích khi thay đổi cả một hệ thống dây điện vì được đặt trong thang máng cáp điện nhẹ. Hãy cùng Nam Việt CNC đi tìm hiểu chi tiết hơn trong những nội dung sau.

Thang máng cáp là gì

Thang máng cáp là một thành phần quan trọng trong các hệ thống điện và viễn thông hiện đại. Nó được sử dụng để giữ và bảo vệ các cáp và dây điện, đồng thời tạo ra một hệ thống kết cấu cứng và an toàn. Thang máng cáp thường bao gồm các đơn vị và bộ phận được thiết kế để hoạt động cùng nhau và hỗ trợ nhau.

Bảng báo giá thang máng cáp 2023

Bảng báo giá thang máng cáp tại Nam Việt CNC năm 2023

STT	MÔ TẢ	ĐVT		ĐỘ DÀY
	THANG MÁNG CÁP		0.8mm	1.0mm	1.2mm	1.5mm	2.0mm
1	Máng cáp không nắp KT : W100*H100*L=2500mm Thép sơn tĩnh điện	m	62,000	67,000	80,000	92,000	115,000
2	Máng cáp không nắp KT : W150*H100*L=2500mm Thép sơn tĩnh điện	m	71,000	78,000	93,000	107,000	133,000
3	Máng cáp không nắp KT : W200*H100*L=2500mm Thép sơn tĩnh điện	m	81,000	88,000	106,000	122,000	151,000
4	Máng cáp không nắp KT : W300*H100*L=2500mm Thép sơn tĩnh điện	m	101,000	110,000	131,000	151,000	188,000
5	Thang cáp không nắp KT : W100*H100*L=2500mm Thép sơn tĩnh điện	m	58,000	64,000	76,000	88,000	110,000
6	Thang cáp không nắp KT : W150*H100*L=2500mm Thép sơn tĩnh điện	m	61,000	67,000	80,000	91,000	113,000
7	Thang cáp không nắp KT : W200*H100*L=2500mm Thép sơn tĩnh điện	m	64,000	70,000	83,000	95,000	118,000
8	Thang cáp không nắp KT : W300*H100*L=2500mm Thép sơn tĩnh điện	m	68,000	75,000	90,000	102,000	126,000

*Lưu ý:

Bảng giá thang cáp điện trên đây chỉ mang tính tham khảo, giá có thể thay đổi theo thời giá thị trường. Để đặt hàng theo bản vẽ công trình hoặc yêu cầu sản phẩm ngoài danh mục, vui lòng liên hệ trực tiếp qua số điện thoại 0975.888.006 (Nam Việt CNC) để được tư vấn và nhận báo giá tốt nhất!

Thông số kỹ thuật của thang máng cáp điện nhẹ

Thang máng cáp điện nhẹ được làm từ các vật liệu: Inox 201, 304, 316; tôn đen sơn tĩnh điện, tôn mạ kẽm và tôn mạ kẽm nhúng nóng.

Chiều dài tiêu chuẩn là 2.5 m hay 3.0m/cây.

Kích thước của chiều rộng: 50 ÷ 700 mm.

Kích thước của chiều cao: 30 ÷ 200 mm.

Độ dày của vật liệu: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.

Các màu sắc thông dụng như: Trắng, xám, kem nhăn, cam hoặc màu của vật liệu. và màu sắc có thể chọn theo yêu cầu của khách hàng.

Chiều dài, chiều rộng phổ biến: 900×200, 800×150, 800×100, 750×150, 700×100, 650×150, 600×100, 500×100, 400×100, 300×100, 200×100, 150×100, 150×50… Với các độ dày vật liệu tương ứng là 1.0mm, 1.2mm, 1.5mm, 2.0mm.

Có các chủng loại khác nhau phục vụ cho việc lắp đặt trong nhà và ngoài trời: Thang cáp, máng cáp sơn tĩnh điện (màu ghi, màu trắng, màu xanh, màu cam, màu vàng…), mạ kẽm nhúng nóng, mạ kẽm điện phân, tôn ZAM, tôn tráng kẽm.

Thang máng điện có những ưu điểm gì?

Cải thiện an toàn và tiết kiệm thời gian trong quá trình thi công

Thang máng điện được thiết kế để tạo ra một hệ thống đường dây cáp sắp xếp gọn gàng và an toàn.

Việc sử dụng thang máng điện giúp các đường dây không bị rối, giảm nguy cơ tai nạn và sự cố. Đồng thời, nó cũng giúp tiết kiệm thời gian thi công vì quá trình lắp đặt dễ dàng hơn so với các phương pháp khác.

Tính thẩm mỹ cao của thang máng điện

Thang máng điện còn có tính thẩm mỹ cao, đó là một ưu điểm quan trọng trong việc lựa chọn hệ thống cáp điện cho các công trình xây dựng và nơi làm việc. Các cáp hiện đại được thiết kế với hình dạng và màu sắc khác nhau, giúp tạo ra một không gian sạch sẽ, gọn gàng và hài hòa với môi trường xung quanh.

Thang máng điện có thể được điều chỉnh, cắt đúng kích thước và lắp đặt một cách linh hoạt để phù hợp với không gian và thiết kế tổng thể của công trình.

Tiết kiệm chi phí thiết kế, lắp đặt

Thang máng cáp điện nhẹ đã được thiết kế từ trước, với kích thước và kiểu dáng tiêu chuẩn, giúp tiết kiệm thời gian và hiệu quả trong quá trình thiết kế. Các bộ phận thang máng có thể dễ dàng kết hợp và lắp ghép với nhau, giúp tiết kiệm điện năng cho công việc lắp đặt.

Ngoài ra, việc sử dụng thang máng điện cũng giúp giảm thiểu việc phải phá tường hoặc trần nhà để lắp cáp. Thay vì đi dây cáp qua các khe hở và ống điện thông thường, việc xác định vị trí và lắp đặt cáp giúp giữ môi trường xung quanh không bị ảnh hưởng và giảm thiểu công việc phải sửa chữa sau này.

Các loại thang máng cáp điện nhẹ phổ biến tại thị trường

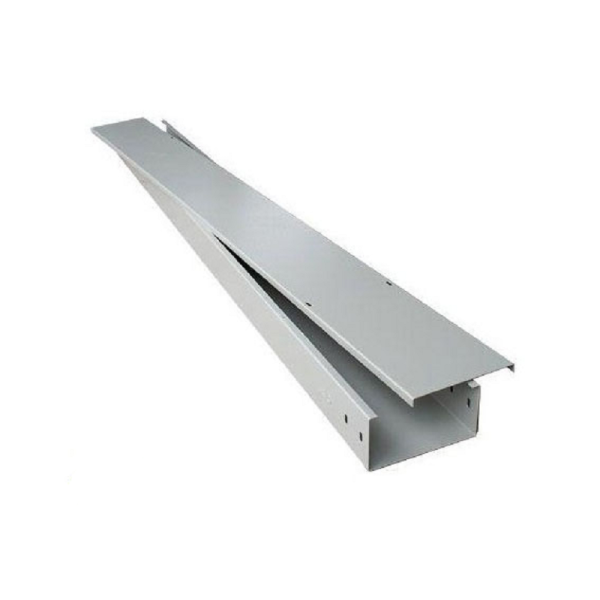

Thang máng cáp điện 200×100

Thang máng cáp điện 200×100 là loại thang máng điện có kích thước phổ biến trong các công trình dân dụng hiện nay. Kích thước nhỏ gọn của nó phù hợp với việc lắp đặt tại các khu dân cư có giới hạn về diện tích.

Thang máng điện này thường được chôn cố định trong các hộp kỹ thuật trong nhà. Vật liệu chế tạo thông thường là sơn tĩnh điện, tôn Zam hoặc tôn mạ kẽm.

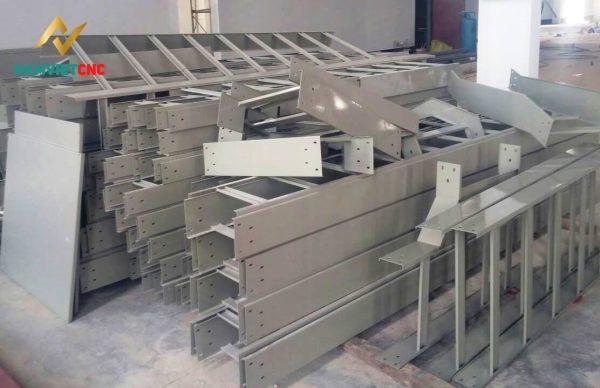

Thang máng cáp máng cáp điện 300×100

Thang máng cáp điện 300×100 được sử dụng rộng rãi trong các công trình như siêu thị, chung cư cho mạng điện nhẹ (điện thông tin và dây tín hiệu).

Sản phẩm này có khả năng ngăn đôi để đi đồng thời với hai loại dây, bao gồm dây động lực và dây tín hiệu. Điều này giúp giảm số lượng thang máng điện cần sử dụng trên cùng một mạng, tạo tiện ích và tối ưu hóa không gian cài đặt.

Thang máng cáp điện 400×100

Thang máng cáp điện 400×100 được sử dụng cho các công trình công nghiệp. Với số lượng dây cáp điện lớn, tiết diện to và nặng, thang máng cần có kích thước lớn và độ dày cao.

Thường thì vật liệu Tôn được sử dụng cho loại thang này có độ dày từ 1,5mm đến 2,5mm. Lựa chọn vật liệu và kích thước thang phụ thuộc vào yêu cầu của khách hàng và mức đầu tư của từng dự án.

Thang máng máng cáp điện 600×100

Thang máng điện 600×100 là loại thang máng điện có kích thước lớn, được sử dụng để bọc các sản phẩm dây cáp điện có tiết diện lớn. Thường được sử dụng cho các bộ phận chính trong nhà máy, nơi cần có hệ thống cáp đỡ hoặc hỗ trợ.

Sự hiện diện của hệ thống cáp cầu đảm bảo tính ổn định và đảm bảo kết cấu cho toàn bộ hệ thống. Thang máng điện này thường được làm bằng tôn mạ nhúng nóng, giúp nó chịu đựng được mọi điều kiện thời tiết, bất kể dữ liệu nó được lắp đặt trong nhà hay ngoài trời.

Thang máng điện cho công trình điện nhẹ

Thang máng điện cho các công trình điện nhẹ có mặt ở hầu hết các công trình, từ dân dụng đến công nghiệp, từ nhà máy đến sản xuất. Sản phẩm này thường có kích thước nhỏ gọn, chủ yếu là 100×50 và 100×65, và được làm bằng Tôn hoặc Tôn mạ kẽm, Tôn Zam với độ dày từ 0,8mm đến 1mm.

Thang máng điện này phù hợp với các hệ thống cáp điện nhẹ và đóng vai trò quan trọng trong việc định vị và bảo vệ cáp điện trong môi trường làm việc.

Thang cáp (Cable ladder)

Thông số kỹ thuật của thang cáp

Thang cáp điện được làm từ các vật liệu:Tôn đen sơn tĩnh điện; Inox 201, 304, 316; tôn mạ kẽm nhúng nóng, tôn mạ kẽm.

Chiều dài tiêu chuẩn là 2.4m, 2.5 m hoặc 3.0m/cây.

Kích thước của chiều rộng là 50 ÷ 1000 mm.

Kích thước chiều cao là: 30 ÷ 400 mm.

Độ dày của vật liệu 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.

Các màu sắc: Màu vật liệu, trắng, xám, kem nhăn, cam. Và các màu sắc khác khách hàng có thể yêu cầu.

Một số phụ kiện phù hợp với thang cáp

Phụ kiện kết nối đứng có dạng bản lề, được dùng để kết nối các cáp với nhau theo chiều thẳng đứng.

Phụ kiện nối ngang cũng có dạng bản lề, được dùng để kết nối các cáp theo chiều ngang.

Bát nối, phụ kiện được dùng để cố định cáp, vít V, giá đỡ vào bê tông và khay cáp.

Tấm đầu được sử dụng để chờ đầu cáp hoặc khay cáp.

Máng cáp (Cable Tray)

Tìm hiểu về các đặc tính kỹ thuật của máng cáp.

Máng cáp điện nhẹ có đa dạng kích thước từ nhỏ cho đến lớn có thể đáp ứng được khối lượng cáo lớn.

Có độ bền cao, được gia công vô cùng chắc chắn, trọng lượng nhẹ. Dễ thi công.

Đặc biệt có giá thành rất rẻ.

Các thành phần quan trọng trong kiến trúc hệ thống máng cáp

Trong kiến trúc hệ thống máng cáp không thể thiếu các thành phần như:

• Chữ T máng cáp: Được dùng để chia hệ thống máng cáp thành 3 hướng cùng một mặt phẳng.
• Bulong: Được dùng để nối máng và khay cáp với nhau.

• Nối máng cáp: Sử dụng để nối 2 đoạn máng cáp, thang cáp và khay cáp với nhau.
• Giá đỡ (Eke): Đỡ máng, khay cáp và thang cáp khi đi sát tường.
• Nắp máng cáp: Để che kín máng cáp và bảo vệ cho hệ thống đường dây điện khỏi bị côn trùng hay các tác động từ môi trường bên ngoài.
• Thanh ti đỡ: Để treo đỡ thang và máng cáp vào trần nhà hay trần bê tông.

Nam Việt CNC – công ty sản xuất thang máng cáp uy tín

Nam Việt CNC là đơn vị đáng tin cậy trong việc cung cấp sản phẩm thang máng cáp điện nhẹ. Với kinh nghiệm. chuyên môn cao trong lĩnh vực này, Nam Việt CNC đã khẳng định uy tín của mình trong việc cung cấp các sản phẩm thang máng cáp điện nhẹ chất lượng và đáp ứng được các tiêu chuẩn kỹ thuật và yêu cầu của khách hàng .

Bên cạnh sự đáng tin cậy, Nam Việt CNC cũng cung cấp đa dạng loại thang máng cáp điện nhẹ về kích thước, chất liệu và thiết kế. Khách hàng có thể tìm thấy các sản phẩm phù hợp với yêu cầu cho từng dự án của mình.

Nam Việt CNC cam kết chất lượng vượt trội của các sản phẩm. Các sản phẩm này được chế tạo từ chất liệu cao cấp, đảm bảo độ bền và chịu tải tốt.

Đội ngũ kỹ thuật viên giàu kinh nghiệm, luôn chấp hành nghiêm ngặt về tiêu chuẩn chất lượng trước khi đưa sản phẩm ra thị trường.

Nam Việt CNC đã giới thiệu đầy đủ thông tin cho sản phẩm máng thang cáp. Mong rằng những thông tin hữu ích này giúp quý khách có thể hiểu hơn về sản phẩm. Quý khách đang có nhu cầu sử dụng thang máng điện, liên hệ ngay với Nam Việt qua Hotline: 0975.888.006.
