Máy gia công đột CNC đóng vai trò không thể thiếu trong quá trình gia công cơ khí và đại diện cho sự ứng dụng quan trọng của công nghệ tự động hóa trong lĩnh vực chế tạo máy. Cùng Nam Việt CNC tìm hiểu loại máy này và các quy tắc an toàn khi vận hành máy qua bài viết này nhé.
Nội dung bài viết

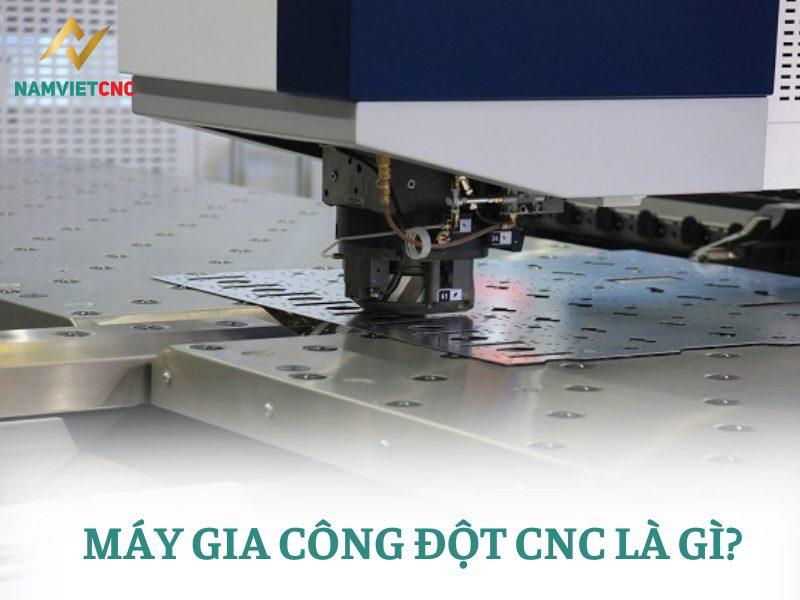

1. Máy gia công đột CNC là gì?
Máy gia công đột CNC thực hiện quá trình di chuyển một tấm kim loại theo hướng x và y, theo một đường đi đã được lập trình sẵn. Tấm kim loại được định vị chính xác dưới ram đột, sẵn sàng để đột lỗ hoặc tạo hình.
Máy đột dập CNC được sử dụng để gia công các vật liệu có độ dày từ 0,5 mm đến 6 mm, bao gồm các loại vật liệu như thép tấm, inox, nhôm, zintec, và thép cuộn mạ kẽm.
Các lỗ đột, đập có thể có dạng đơn giản như hình chữ nhật, hình tròn cho đến các hình dạng phức tạp hơn. Những chi tiết phức tạp được tạo ra bằng cách kết hợp nhiều lần đột dập đơn giản với các hình học cơ bản, nhằm tạo ra sản phẩm cuối cùng.

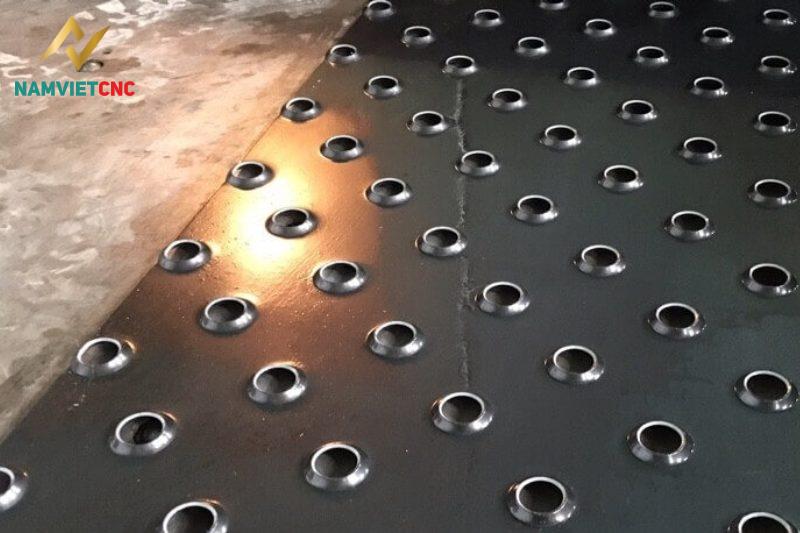

Máy đột dập CNC cũng có khả năng tạo ra các hình dạng ba chiều được sử dụng trong thiết kế vỏ kim loại. Một số máy hiện đại còn có khả năng ép các uốn cong, gấp tab nhỏ, đột các cạnh bị cắt…
2. Đặc điểm của máy gia công đột lỗ CNC

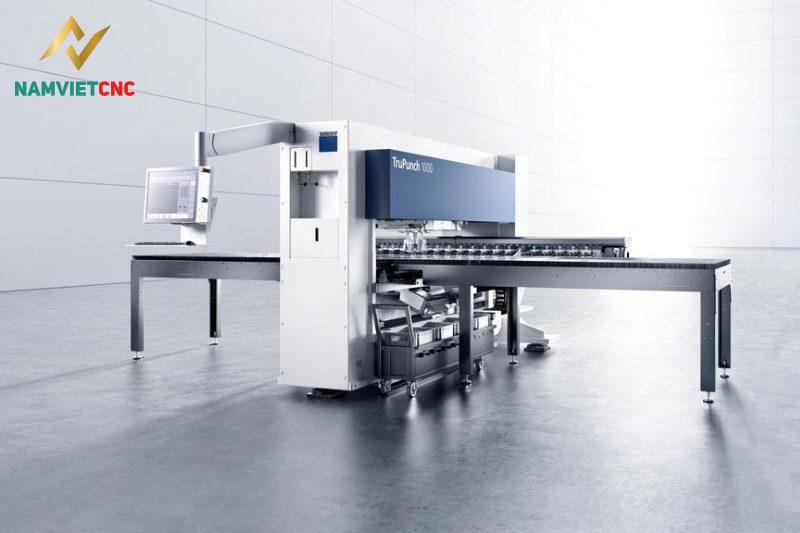

Máy đột dập CNC là một loại máy công nghiệp đặc biệt được sử dụng để gia công đột dập kim loại tấm có kích thước lớn.
Chất lượng sản phẩm phụ thuộc vào chương trình và bản thiết kế được đưa vào máy đột dập CNC, và người theo dõi chủ yếu phụ trách việc giám sát các chức năng hoạt động của máy.
Máy dễ vận hành và thao tác. Khi phát hiện sai lệch về kích thước hoặc các lỗi phát sinh khác, có thể điều chỉnh kịp thời thông qua màn hình điện tử, giúp nhanh chóng giảm thiểu các rủi ro về chi phí.
Tốc độ đột dập của máy rất nhanh và chính xác đến từng chi tiết. Điều này phù hợp với các sản phẩm cần độ chính xác cao và năng suất lớn.
3. Máy gia công đột lỗ CNC có những quy trình gì

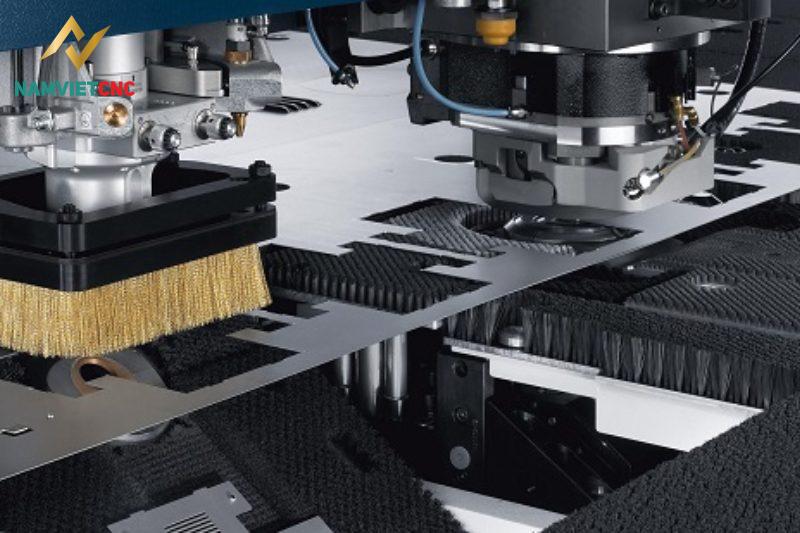

Máy đột dập CNC thực hiện việc đục lỗ trên tấm kim loại bằng cách sử dụng một cú đấm từ một chày. Sự nâng hạ của chày được thực hiện liên tục với một tốc độ ổn định và đặc biệt là độ chính xác của mỗi cú đấm được lặp đi lặp lại một cách hoàn hảo.
Quá trình đột dập diễn ra qua 4 giai đoạn:
- Máy thực hiện cú đấm của chày sử dụng một lực lớn để làm cho tấm kim loại biến dạng.
- Các liên kết chắc chắn trong tấm kim loại bị phá vỡ theo đường viền của vết cắt.
- Đường viền hình học được cắt ra bởi công cụ chày tương thích với công cụ cối dập xuống.
- Mảnh bị cắt ra được đẩy xuống và khi chày quay trở lại vị trí ban đầu, có thể kéo theo mảnh phôi phế liệu.
Tỷ lệ cắt trên cạnh của tấm kim loại càng cao, chất lượng cạnh càng tốt. Để đảm bảo độ chính xác cao, có thể đánh dấu vị trí lỗ cần gia công bằng những lỗ đơn giản có đường kích nhỏ, sau đó tiến hành đục lỗ chính thức bằng công cụ có kích thước lớn hơn. Tỷ lệ cắt dọc theo cạnh như vậy có thể đạt đến 100%.
4. Các quy tắc an toàn khi vận hành máy gia công đột lỗ CNC
4.1 Các yếu tố nguy hiểm khi sử dụng máy gia công đột cnc
Máy đột dập CNC có một số nguy hiểm cần lưu ý:
Sự nguy hiểm của máy: Máy đột dập CNC thường được trang bị trục truyền lực phụ, và thường không thể ngừng hoạt động ngay lập tức khi trục trượt đang thực hiện quá trình đi xuống.
Vận hành máy không đúng nguyên tắc: Tai nạn có thể xảy ra khi có sự rơi của phần khuôn hoặc khi người khác không cố ý điều khiển, làm cho trục trượt di chuyển xuống trong khi đang thực hiện việc điều chỉnh, tháo lắp khuôn.
Thiếu chú ý khi sử dụng thiết bị an toàn:
- Sử dụng các thiết bị không phù hợp với loại và hình thức của máy. Hoặc lắp đặt các thiết bị an toàn ở vị trí không đúng, hoặc vận hành máy khi thiết bị an toàn không hoạt động.
- Khởi động trục truyền lực hoặc nhấn sai bàn đạp trong quá trình lắp đặt, tháo rời, điều chỉnh khuôn.
- Cho phép vật rơi vào bàn đạp gây mất cân bằng và làm máy đột dập hoạt động không đúng nguyên tắc.
- Tai nạn có thể xảy ra khi người khác vận hành máy không đúng quy trình trong quá trình làm việc nhóm.
Tất cả những nguy hiểm này cần được nhận thức và tuân thủ các quy tắc an toàn khi sử dụng máy đột dập CNC để đảm bảo an toàn cho người vận hành và nhân viên xung quanh.
4.2 Các cách vận hành an toàn máy gia công đột cnc
Để đảm bảo an toàn khi sử dụng máy đột dập CNC, cần tuân thủ các biện pháp sau:
- Tránh đưa tay vào trong khuôn máy:
- Sử dụng máy có lá chắn an toàn.
- Sử dụng máy có khuôn an toàn.
- Sử dụng máy có bộ phận truyền tải vào/ra tự động.
Sử dụng các thiết bị an toàn và ảo hộ phù hợp với loại máy, áp lực, hành trình và phương pháp làm việc, bao gồm:
- Thiết bị kiểu then chắn.
- Thiết bị kiểu đẩy tay.
- Thiết bị nhận biết tay người.
- Thiết bị yêu cầu vận hành máy bằng hai tay.
- Thiết bị quang điện tử.
Khi làm việc tập thể từ hai người trở lên, cần chọn kiểu tín hiệu phù hợp trước khi thao tác.
Nếu có thể, sử dụng công cụ thủ công để gia công thiết bị sản xuất, đồng thời đảm bảo an toàn trong quá trình sử dụng.
Đây là những biện pháp cần thực hiện để đảm bảo an toàn cho người vận hành và nhân viên trong quá trình sử dụng máy đột dập CNC.
4.3 Các quy tắc an toàn khi vận hành máy gia công đột CNC
Để đảm bảo an toàn khi vận hành máy đột dập CNC, cần thực hiện các bước chuẩn bị và quy tắc sau:
Bước chuẩn bị:
- Kiểm tra hoạt động của thiết bị an toàn và điểm hở ở 4 góc trước khi làm việc
- Kiểm tra xem công tắc lựa chọn có được đặt ở vị trí thuộc hành trình an toàn 1 hay không.
- Khi máy gặp sự cố hoặc hỏng hóc, cần báo ngay cho người chịu trách nhiệm để sửa chữa kịp thời.
Thao tác gia công:
- Sử dụng công tắc cấp nước khi vận hành máy.
- Chỉnh các nút điều khiển sau mỗi thao tác.
- Ngắt nguồn điện khi loại bỏ tạp chất trong khuôn.
- Sử dụng thiết bị chuyên dùng để dọn vụn và tạp chất.
Quy tắc an toàn khi thay khuôn máy đột dập CNC:
- Ngắt nguồn điện và treo biển báo “Đang thay khuôn” vào công tắc khi có ý định thay khuôn đột.
- Cố định thanh chặn an toàn vào vị trí đúng và kiểm tra lại.
- Trong trường hợp làm việc tập thể, cần thống nhất rõ ràng về việc sử dụng các tín hiệu.
- Không được sử dụng sức mạnh cố ý khi làm việc với khuôn đột.
- Ngắt công tắc chính trước khi điều chỉnh các thông số.
- Kiểm tra khu vực xung quanh máy trước khi tiến hành chạy thử.
